Ihre Produktion verdient die richtige Maschine.

Geschwindigkeit, Präzision, Langlebigkeit. Unsere Webmaschinen liefern alle drei.

Beratung anfordern mehr erfahren

Unsere Maschinen

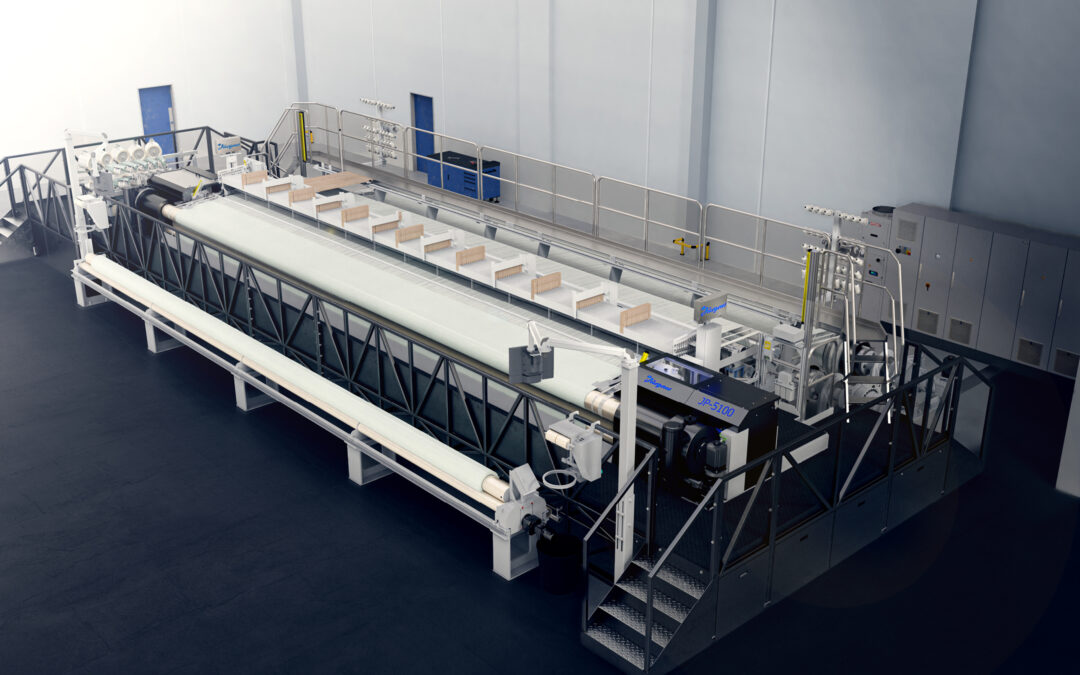

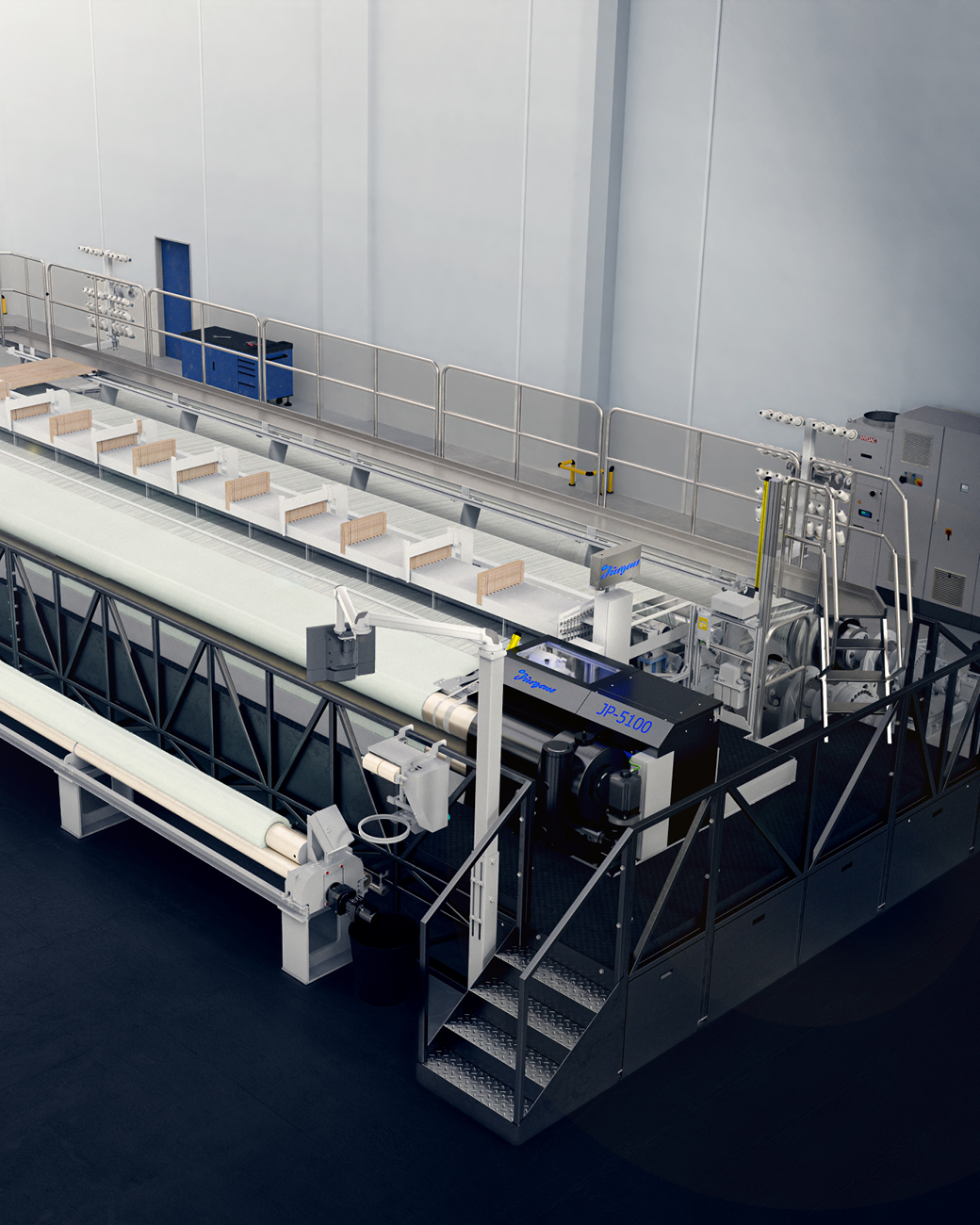

JP-5100
Feinsieb

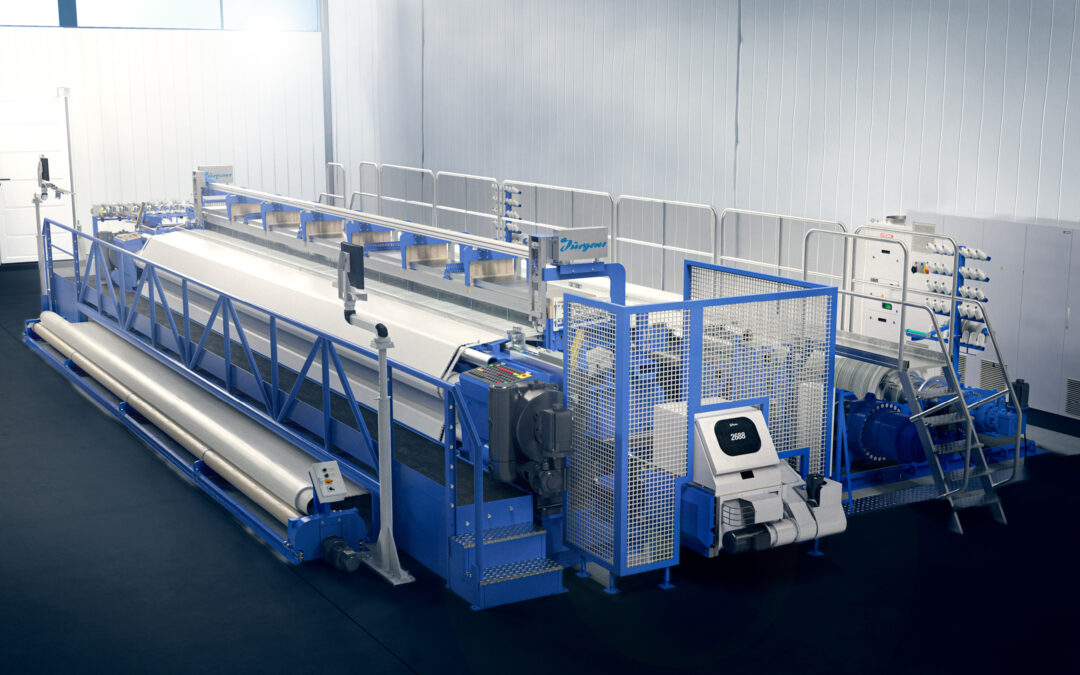

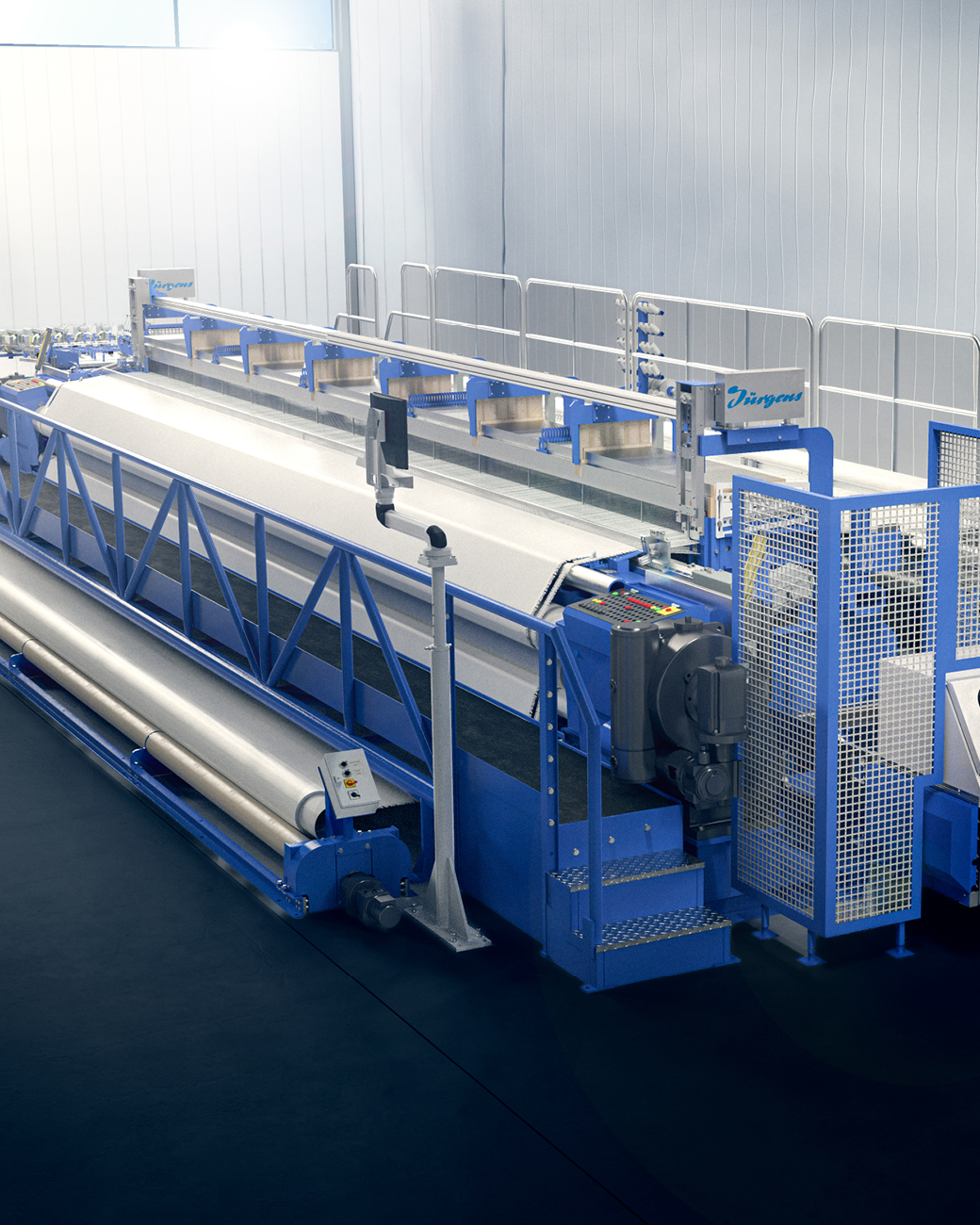

JR-2500
Feinsieb / Trockensieb

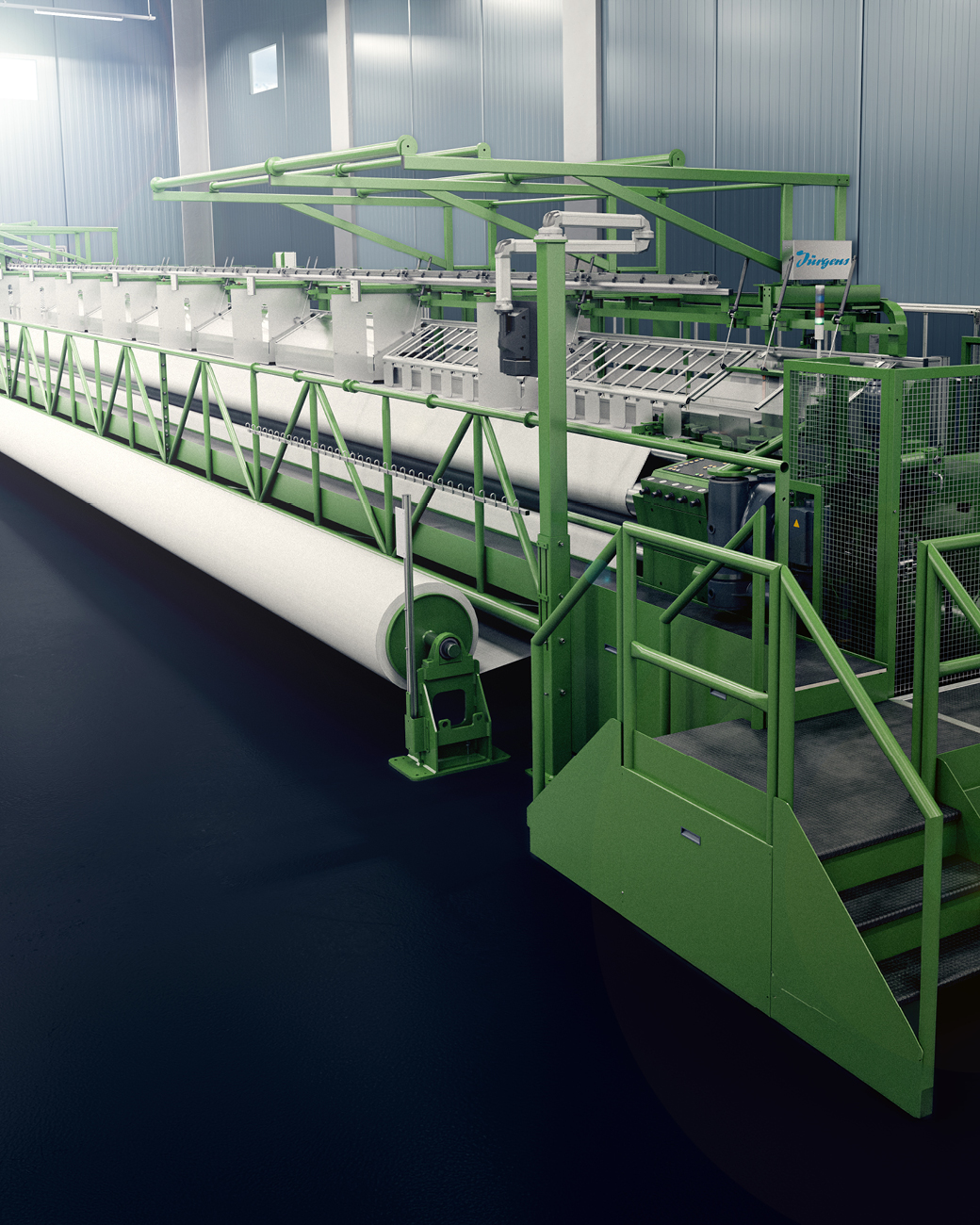

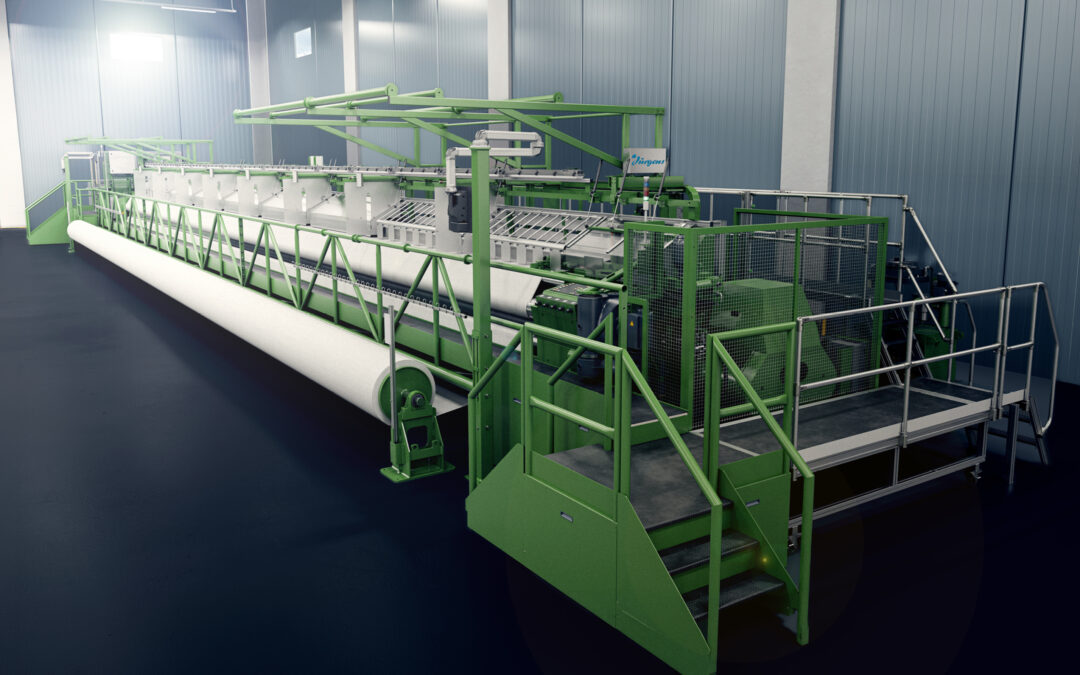

Variant-II
Filztuch

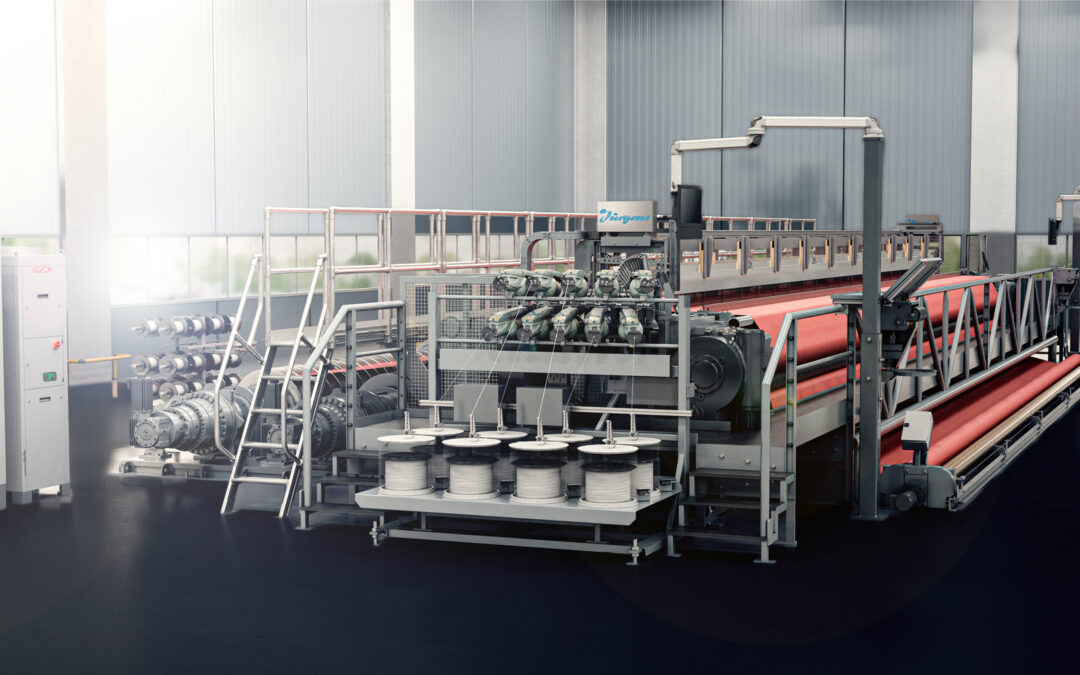

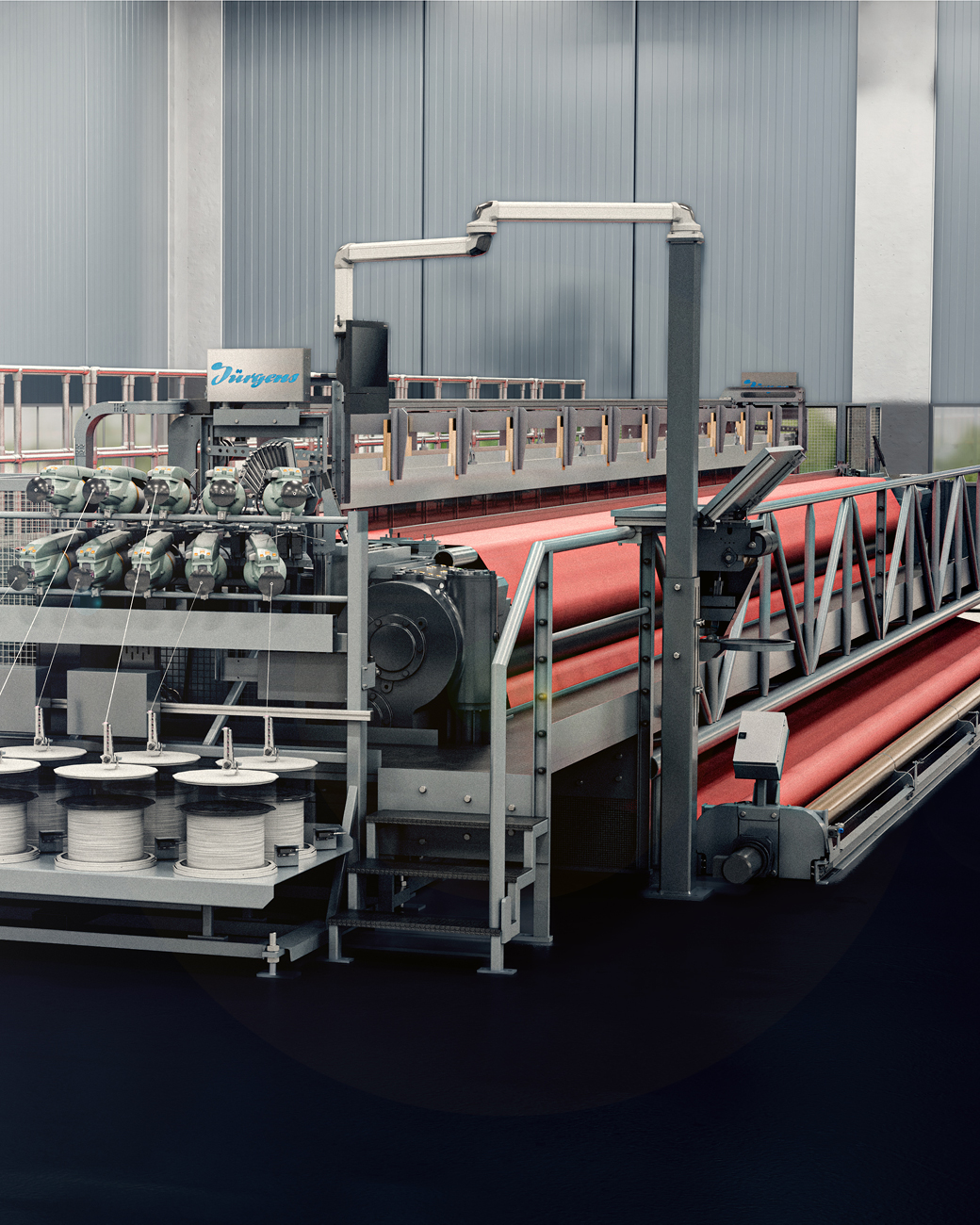

JR-1500
Trockensieb
JB-1200
Feinsieb
JB-3000
Filztuch & Trockensieb

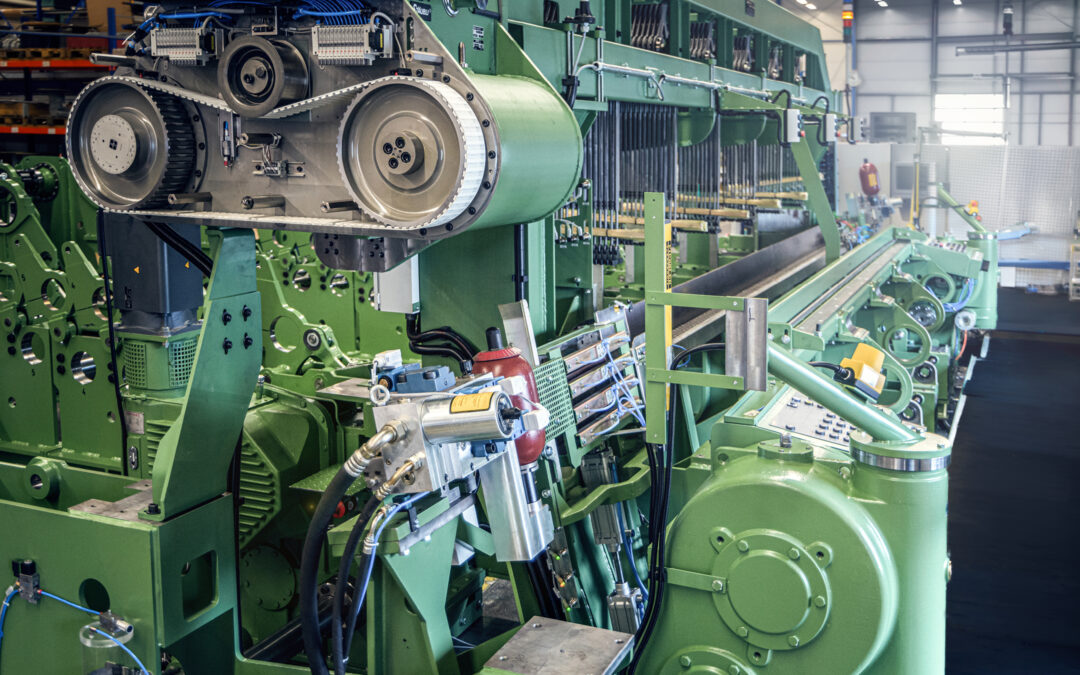

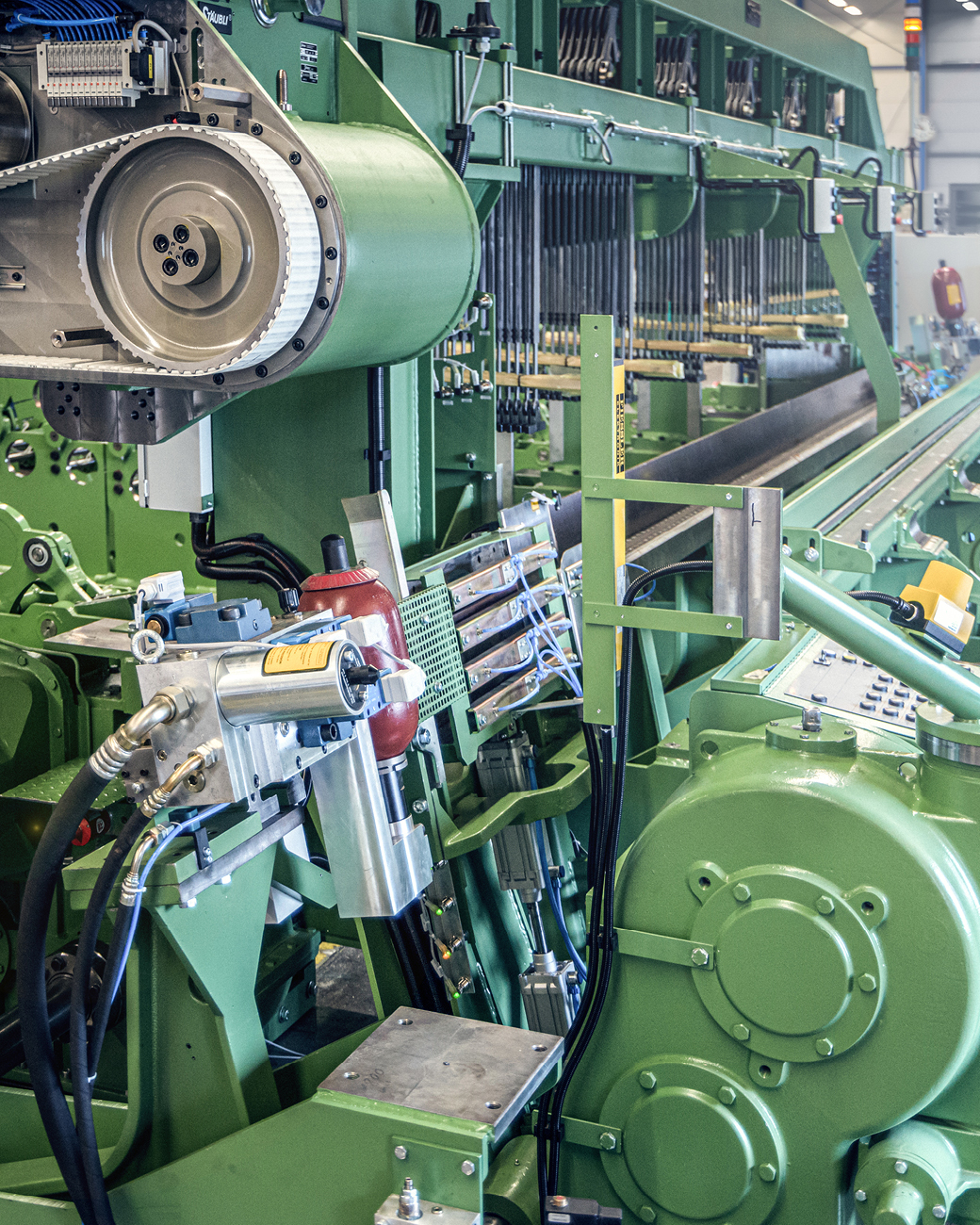

JR-1500F
Variant-II
Transport-/ Prozessbänder

Anwendungsbereich	Hochgeschwindigkeits-Webmaschine für Feinsiebe
Webbreite	bis zu 16,5 m
Maschinendrehzahl	125 - 135 Upm bei 12 m Breite, 140 - 150 Upm bei 10 m Breite
Max. Spannung	Kette 30.000 N/m ; Beat-up 35.000 N/m
Schußeintrag	Projektil P 7300 HP D2
Anzahl Vorleger	14
Schaftmaschine	JD-45 S (Servo) Jürgens; Hedro-2688 (Vne) Stäubli
Anzahl Schäfte	28 Schäfte in 20 mm Teilung (EK), 56 Schäfte in 10 mm Teilung (DK)
Webmaschinenantriebe	digital AC-Servo
Webmaschinensteuerung / Überwachung	Simatic S7-1500 + TIA WinCC + Sinamics
Energieverbrauch	25 – 35 KWh

Anwendungsbereich	Hybrid Webmaschine für Feinsiebe + Trockensiebe
Webbreite	bis zu 18,5m
Maschinendrehzahl	95 x 105 Upm bei 12 m Breite
Max. Spannung	Kette 30.000 N/m; Beat-up 45.000 N/m
Schußeintrag	Bandgreifer mit servomotorischer Mittenübergabe
Anzahl Vorleger	12
Schaftmaschine	JD-45 S (Servo) Jürgens, Hedro-2688 (S) Stäubli
Anzahl Schäfte (Weben)	24 Schäfte in 20 mm Teilung (EK)
Webmaschinenantriebe	Digital AC-Servo
Webmaschinensteuerung/Überwachung	Simatic S7-1500 + TIA WinCC + Sinamics
Energieverbrauch	30 – 40 KWh

Anwendungsbereich	Naßfilzgrundgewebe und Nahtfilze
Webbreite	6 m - 35 m
Max. Beat-up	30.000 N/m
Schußeintrag	Schützen / Hydraulisch HP-II
Schaftmaschine	JD-45 S (Servo) Jürgens, BICOS 4080 EK / DK Stäubli
Anzahl Schäfte	24
Spulenwechsler	SW - 4 mit US Schweißeinrichtung
Regelung Kettablaß	Siemens digital AC-servo oder hydraulisch
Webmaschinenantriebe	Siemens digital AC-servo
Webmaschinensteuerung / Überwachung	Simatic S7-1500 + TIA WinCC + Sinamics

Anwendungsbereich	Trockensiebe
Webbreite	bis zu 18,5 m
Maschinendrehzahl	90 - 100 Upm bei 12 m Breite
Max. Spannung	Kette 30.000 N/m; Beat-up 45.000 N/m
Schußeintrag	Bandgreifer mit servomotorischer Mittenübergabe
Anzahl Vorleger	8
Schaftmaschine	JD-45 S (Servo) Jürgens, Hedro-2688 (RS) Stäubli
Anzahl Schäfte (Weben)	bis zu 20 Schäfte in 20 mm Teilung (EK)
Webmaschinenantriebe	Siemens digital AC-Servo
Webmaschinensteuerung / Überwachung	Simatic S7-1500 + TIA WinCC + Sinamics
Energieverbrauch	30 – 40 KWh

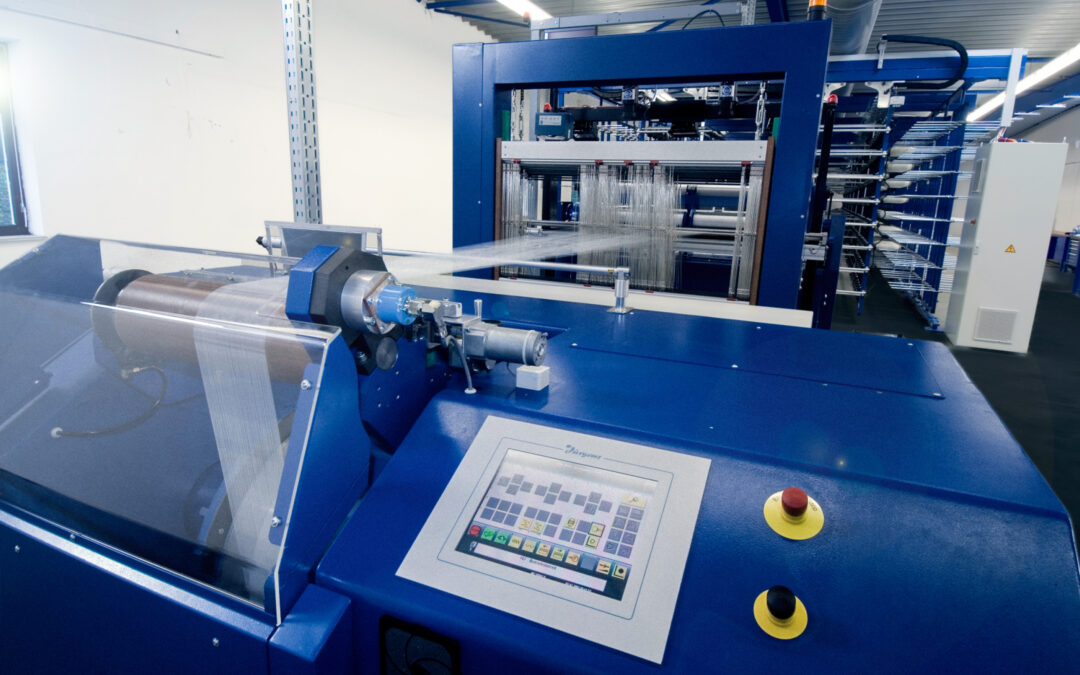

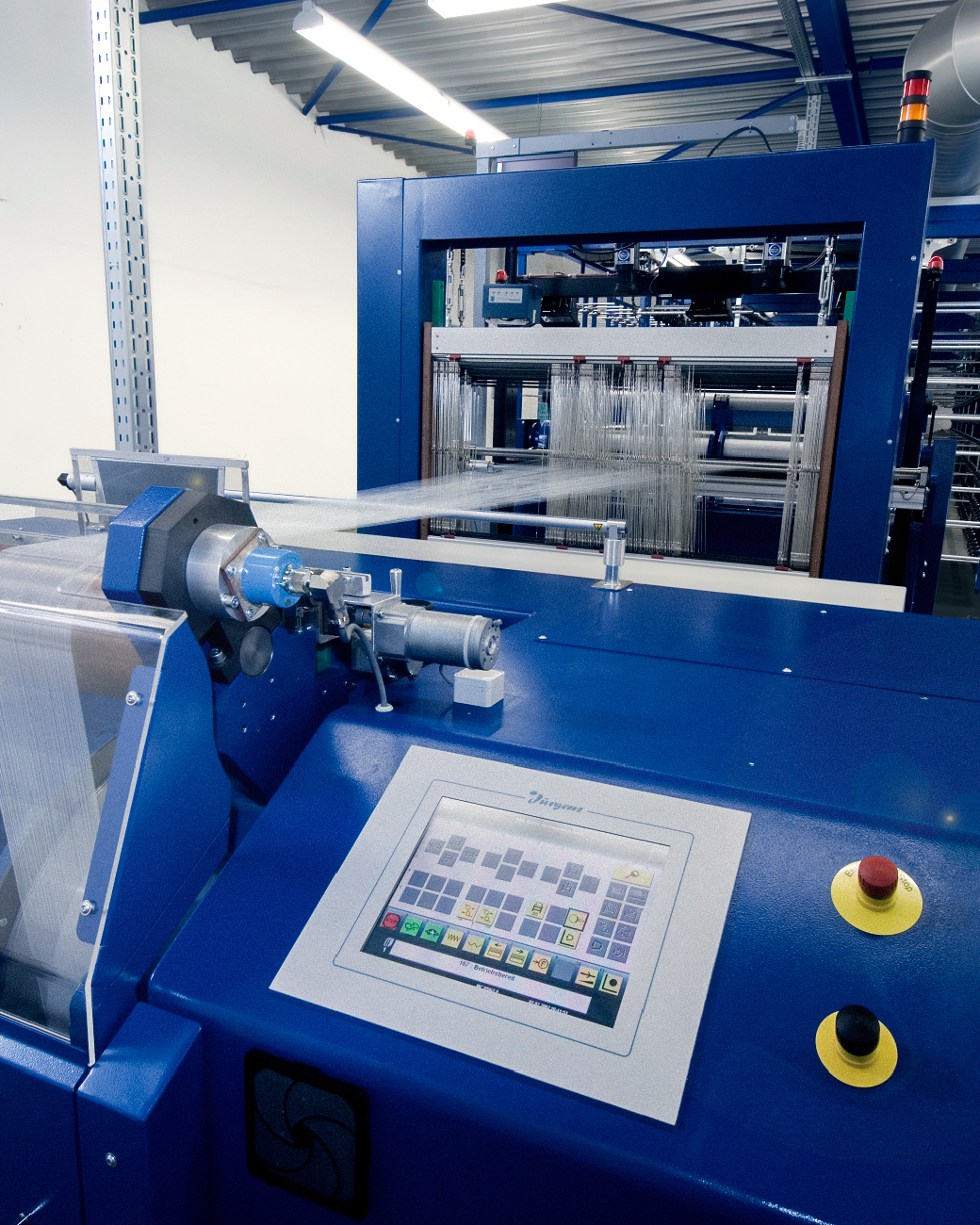

Anwendungsbereich	Feinsiebe
Fadendurchmesser	0,05 – 0,25 mm
Fadenspannung Gesamt	1200 N
Max. Geschwindigkeit	600 m/min
Kettbaumtrommel Breite	180 – 280 mm
Kettbaumtrommel Durchmesser	580 – 800 mm
Walzenaggregat	Typ WA-F
Maschinensteuerung	S7-1500 Siemens
Gatterausführung	Drehrahmen für Überkopfabzug, Typ GH-D
Fadenspannung im Gatter	Hysterese – Fadenbremse ACCUTENSE
Vorlagespulen	Flansch
Kamerasystem	Camscan - optional

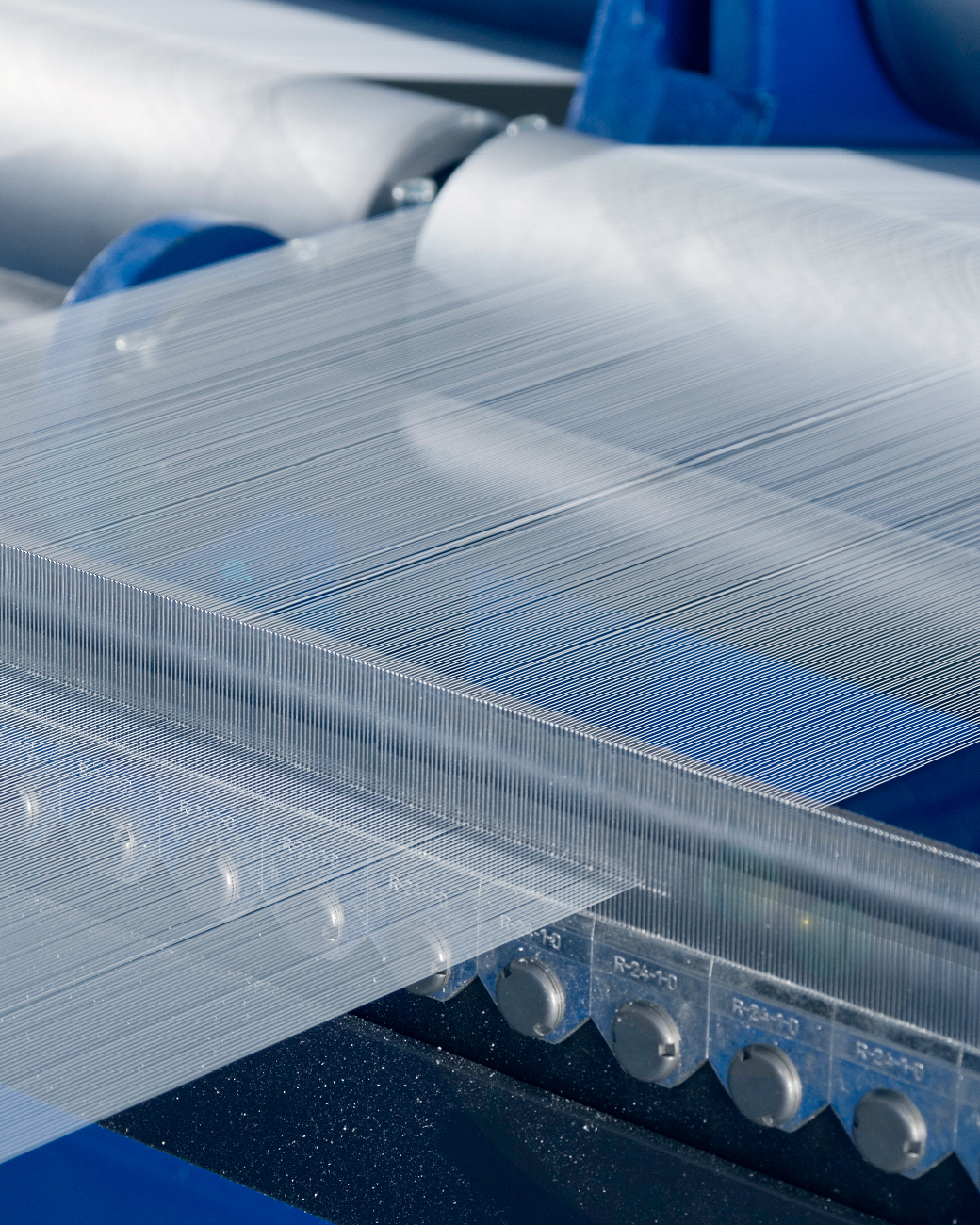

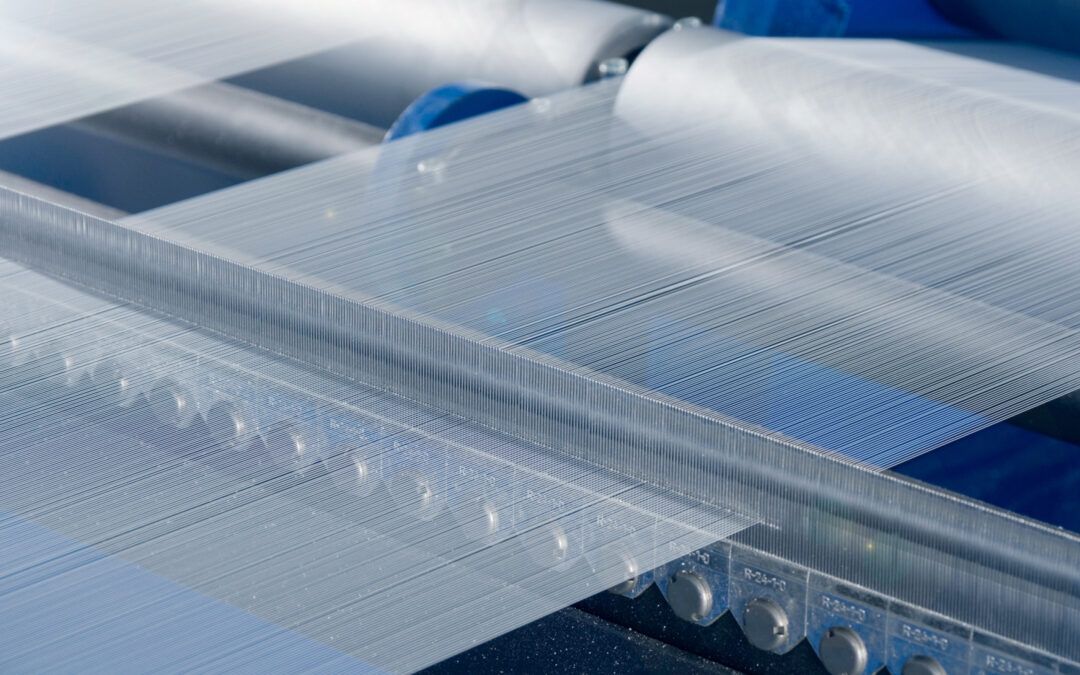

Anwendungsbereich	Filztuch und Trockensieb
Fadendurchmesser	0,26 – 1,0 mm
Fadenspannung Gesamt	3000 N
Max. Geschwindigkeit	300 m/min
Kettbaumtrommel Breite	180 – 280 mm
Kettbaumtrommel Durchmesser	580 – 800 mm
Walzenaggregat	Typ WA-D
Maschinensteuerung	S7-1500 Siemens
Gatterausführung	Stationäres Abrollgatter, Typ GAM
Fadenspannung im Gatter	Permanentmagnetbremse - Induktion
Vorlagespulen	Flansch

Anwendungsbereich	Filtrationsgewebe
Webbreite	bis zu 15 m
Maschinendrehzahl	95 - 105 Upm bei 10 m Breite
Max. Spannung	Kette 43.000 N/m; Beat-up 65.000 N/m
Schußeintrag	Bandgreifer mit servomotorischer Mittenübergabe
Anzahl Vorleger	8
Schaftmaschine	JD-65 S (Servo) Jürgens; Hedro-2688 (RS) Stäubli
Anzahl Schäfte (Weben)	bis zu 20 Schäfte in 20 mm Teilung (EK)
Webmaschinenantriebe	Siemens digital AC-Servo
Webmaschinensteuerung / Überwachung	Simatic S7-1500 + TIA WinCC + Sinamics
Energieverbrauch	30 - 40 KWh

Anwendungsbereich	Transport und Prozessbänder
Webbreite	2 m - 6 m
Max. Beat-up	65.000 N/m
Schußeintrag	Schützen / Hydraulisch HP-II
Schaftmaschine	BICOS 4080 (Stäubli)
Anzahl Schäfte (Weben)	Bis zu 16 Schäfte in 24 mm Teilung (EK)
Anzahl Kettbäume	Bis zu 8
Regelung Kettablass	Siemens digital AC-Servo
Webmaschinenantriebe	Siemens digital AC-Servo
Webmaschinensteuerung/Überwachung	Simatic S7-1500 + TIA WinCC + Sinamics

Highlights

Technik, die Maßstäbe
setzt – messbar:

145 Schuss/min Weltweit schnellste Breitwebmaschinen - bei 11 m Webbreite
11 Meter Maximale Webbreite
33,15 Meter Weltrekord - breiteste Webmaschine der Welt (Guinness, 2005)
70 kN/m Maximale Gewebespannung im Ladenanschlag
300 m/min Schärgeschwindigkeit - tägliche Praxis bei unseren Kunden

Unternehmen

1921 Gründungsjahr
100+ Jahre Expertise
600+ Webmaschinen
